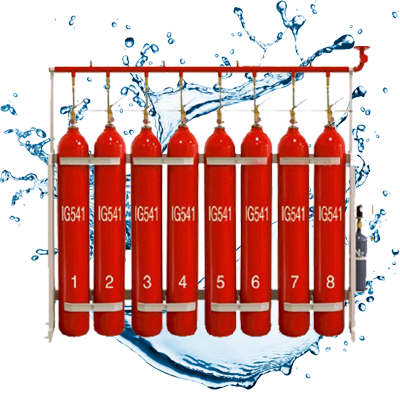

IG541混合气体灭火系统
一、简介
IG-541混合气体灭火剂是由氮气、氩气和二氧化碳气体按一定比例混合而成的气体,由于这些气体都是在大气层中自然存在，且来源丰富，因此它对大气层臭氧没有损耗（臭氧耗损潜能值ODP=0），也不会对地球的“温室效应”产生影响，更不会产生具有长久影响大气寿命的化学物质。混合气体无毒、无色、无味、无腐蚀性及不导电，既不支持燃烧，又不与大部分物质产生反应。以环保的角度来看，是一种较为理想的灭火剂。

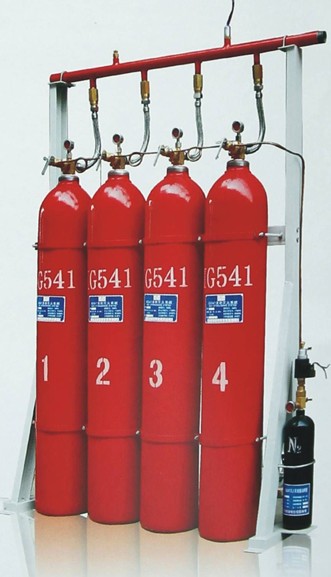

IG-541混合气体灭火系统由火灾自动探测器、自动报警控制器、自动控制装置、固定灭火装置及管网、喷嘴等组成。具有自动启动、手动启动和机械应急启动三种启动方式。根据使用要求，可以组成单元独立系统、组合分配系统，采用全淹没方式，实现对单个防护区、多防护区的消防防护。主要适用于电子计算机房、通讯机房、配电房、油浸变压器、自备发电机房、图书馆、档案室、博物馆及票据、文物资料库等经常有人、工作的场所，可用于扑救电气火灾、液体火灾或可溶化的固体火灾，固体表面火灾及灭火前能切断气源的气体火灾，但不可用于扑救D类活泼金属火灾。
IG-541混合气体灭火剂的组成如下：
IG-541混合气体成份及质量要求 表1
| 混合气体成份项目 | 氮气（N2） | 氩气（Ar） | 二氧化碳（CO2） |
| 所占比例 | 48.8～55.2% | 37.2～42.8% | 7.6～8.4% |
| 纯度要求 | ＞99.99% | ＞99.97% | ＞99.5% |
| 含水量要求 | ＜0.005% | ＜0.004% | ＜0.01% |
| 含氧量要求 | ＜0.003% | ＜0.003% | ＜0.01% |
IG-541混合气体物理性质 表2
| 分子量（大约） | 34.0 | 沸点时的蒸发率 | 220KJ/Kg |
| 沸点（1atm） | -196℃ | 蒸气比热（1atm、25℃） | 0.574KJ/Kg℃ |
| 凝固点 | -78.5℃ |
| 蒸气压力（25℃） | 15.2MPa | 相对电介质强度 （1atm、25℃，N2=1.0） | 1.03 |
| 密度（1atm、20℃） | 1.417Kg/m3 |
IG-541混合气体灭火机理属于物理灭火方式。混合气体释放后把氧气浓度降低到它不能支持燃烧来扑灭火灾。通常防护区空气中含有21%的氧气和小于1%的二氧化碳。当防护区中氧气降至15%以下时，大部分可燃物将停止燃烧。混合气体能把防护区氧气降至12.5%，同时又把二氧化碳升至4%。二氧化碳比例的提高，加快人的呼吸速率和吸收氧气的能力，从而来补尝环境气氛中氧气的较低浓度。灭火系统中灭火设计浓度不大于43%时，该系统对人体是安全无害的。
IG-541混合气体灭火系统的灭火方式适应于全淹没灭火系统。
系统的主要性能参数如下：
| 规格型号: | ZH80-15-SA | ZH90-15-SA |
| 灭火剂储瓶容积: | 80L | 90L |
| 灭火形式: | 全淹没 | 全淹没 |
| 充装压力（20℃）: | 15 Mpa | 15 Mpa |
| **工作压力（50℃）: | 17.2 Mpa | 17.2 Mpa |
| 喷洒时间: | ≤60s | ≤60s |
| 系统工作环境温度: | 0℃～50℃ | 0℃～50℃ |
| 系统启动方式: | 自动、电气手动、机械应急手动 | 自动、电气手动、机械应急手动 |
| 工作电源： | DC24V,1.5A | DC24V,1.5A |
二、注意事项
1．储瓶应设置防护区外专用的储存容器间内。
2．储瓶间的室内温度应为0～50℃，并应保持干燥和良好通风，避免阳光直接照射。
3．钢瓶间内不允许存放易燃、易爆和有腐蚀性的物质。
4．平时瓶头阀和电磁瓶头阀上的压力表锁紧螺母应锁紧以防压力表处慢漏气，检查时再慢慢地拧开。拧开后需停留片刻再观察压力表值，检查完毕依然要将该螺母锁紧。
5．瓶组框架必须用地脚螺栓固定。
6．储瓶应避免接近热源，运输过程中应轻装轻卸，防止碰撞、卧置、倒置。
7．先导阀和电磁铁单独包装运输以防储瓶组和启动瓶组在运输过程中误动作。
8．启动管道在运输过程中均不准与瓶组连接，到现场再组装。
9．在现场安装调试完毕投入使用之前，才能取下电磁瓶头阀上的保护帽并小心地将电磁铁与瓶头阀旋紧。
10．在灭火系统发出声光报警释放灭火剂前，保护区内所有人员必须撤离现场。灭火完毕后，必须首先打开通风系统，将废气排除干净后，工作人员才能进入现场。
11．更换新的密封垫、O型圈、尤其是膜片和安全片，必须由厂方供应与原件材料型号、形状大小、厚薄相同、检验合格的成品，不得随意用未经试验的零件代用。
12．当系统管道设置在可燃气体、蒸汽或有爆炸危险粉尘的场所时，应设防静电接地。
13．严禁无关人员乱摸乱动系统部件，以免发生意外。
